| 產品名稱：RTH旋轉氣缸-HF PNEUMATIK |
| 產品詳細說明 |
| |
|
|
RTH旋轉氣缸-HF PNEUMATIK |
| 氣缸內徑 | Φ40 | Φ63 | Φ80 | | 旋轉角度 | 90±5°/180±5° | | 轉軸軸徑 | Φ16 | Φ24 | Φ28 | | 扭力(N.m) | 16 | 43 | 80 | | 允許軸向負荷 | 10 | 12 | 20 | | 型式 | 型號 | 內徑 | 圖檔下載 | 圖檔下載 | 圖檔下載 | | 外軸型90度 | RTH | 40 63 80 | RTH40-90 | RTH63-90 | RTH80-90 | | 外軸型180度 | RTH | 40 63 80 | RTH40-180 | RTH63-180 | RTH80-180 | | 雙心外軸型90度 | RTH-D | 40 63 80 | RTH-D40-90 | RTH-D63-90 | RTH-D80-90 | | 雙心外軸型180度 | RTH-D | 40 63 80 | RTH-D40-180 | RTH-D63-180 | RTH-D80-180 | | 內孔型90度 | RTF | 40 63 80 | RTF40-90 | RTF63-90 | RTH80-90 | | 內孔型180度 | RTF | 40 63 80 | RTF40-180 | RTF63-180 | RTH80-180 |

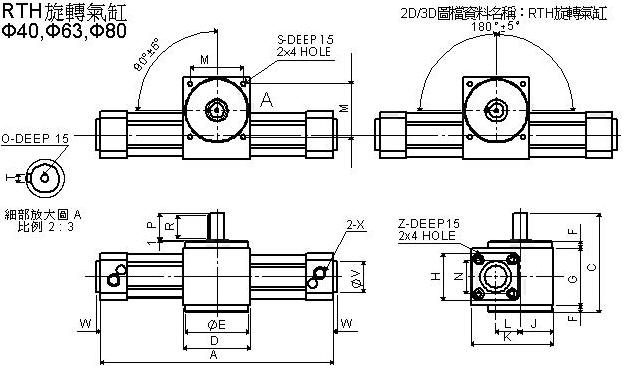

尺寸圖 | Type | A | C | D | E | F | G | H | J | K | L | M | 90 | 180 | Φ40 | 263 | 326 | 112 | 75 | 72 | 8 | 65 | 53 | 37.5 | 93 | 27.5 | 60 | Φ63 | 306 | 377 | 138 | 90 | 82 | 10 | 75 | 75 | 42.5 | 110 | 30 | 70 | Φ80 | 343 | 428 | 170 | 105 | 96 | 12 | 95 | 95 | 51.5 | 135 | 36 | 82 |
| N | O | P | R | S | T | V | X | W | Z |
| Φ40 | 38 | M5 | 30 | 25 | M6 | 5 | 35 | 4 | G1/4 | M6 |
| Φ63 | 56.5 | M8 | 42 | 36 | M8 | 8 | 45 | 5 | G3/8 | M8 |
| Φ80 | 72 | M8 | 50 | 45 | M10 | 8 | 45 | 6 | G3/8 | M10 |
|
|
|
