| 產品名稱：HCRB旋轉氣缸-HF PNEUMATIK |
| 產品詳細說明 |
| |
|
|
HCRB旋轉氣缸-HF PNEUMATIK |  | 氣缸內徑 | Φ16 | Φ20 | Φ25 | Φ30 | | 旋轉角度 | 90±5°/180±5° | | 轉軸軸徑 | Φ6 | Φ8 | Φ10 | Φ12 | | 扭力(N.m) | 0.73 | 1.5 | 3.38 | 5.4 | | 允許軸向負荷 | 0.013 | 0.022 | 0.041 | 0.060 | | 型式 | 型號 | 內徑 | 圖檔下載 | 圖檔下載 | 圖檔下載 | 圖檔下載 | | 外軸型90度 | HCRB | 16 20 25 30 | HCRB16-90 | HCRB20-90 | HCRB25-90 | HCRB30-90 | | 外軸型180度 | HCRB | 16 20 25 30 | HCRB16-180 | HCRB20-180 | HCRB25-180 | HCRB30-180 |

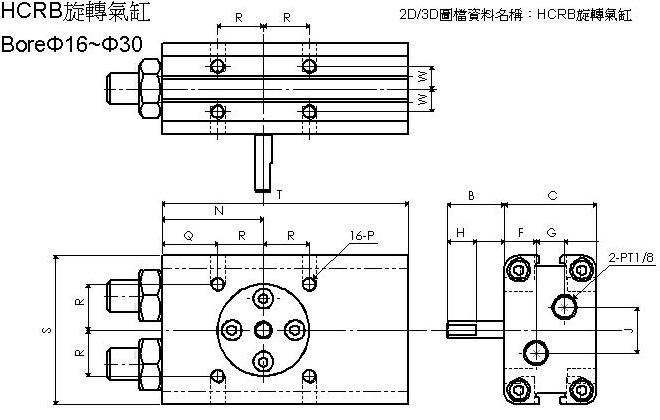

尺寸圖 | Bore | A | B | C | D | F | G | H | J | K | N | P | Q | R | S | T | V | W | Φ16/90 | 52 | 20 | 32 | 72 | 11 | 10 | 10 | 16 | 5.5 | 30.5 | M5x0.8深7 | 14.5 | 16 | 52 | 70 | 6 | 8 | Φ16/180 | 52 | 20 | 32 | 72 | 11 | 10 | 10 | 16 | 5.5 | 35.5 | M5x0.8深7 | 19.5 | 16 | 52 | 86 | 6 | 8 | Φ20/90 | 61 | 25 | 36 | 86 | 11 | 14 | 19 | 14 | 9.2 | 34.5 | M5x0.8深7 | 17.5 | 17 | 56 | 81 | 8 | 9 | Φ20/180 | 61 | 25 | 36 | 86 | 11 | 14 | 19 | 14 | 9.2 | 44 | M5x0.8深7 | 27 | 17 | 56 | 103 | 8 | 9 | Φ25/90 | 72 | 30 | 42 | 102 | 12 | 18 | 19 | 20 | 11.2 | 40 | M5x0.8深7 | 21 | 19 | 66 | 94 | 10 | 10 | Φ25/180 | 72 | 30 | 42 | 102 | 12 | 18 | 19 | 20 | 11.2 | 52 | M5x0.8深7 | 33 | 19 | 66 | 120 | 10 | 10 | Φ30/90 | 90 | 40 | 50 | 130 | 12 | 26 | 19 | 36 | 13.2 | 50 | M6x1.0深8 | 22 | 28 | 78 | 110 | 12 | 15 | Φ30180 | 90 | 40 | 50 | 130 | 12 | 26 | 19 | 36 | 13.2 | 71 | M6x1.0深8 | 43 | 28 | 78 | 150 | 12 | 15 |
|
|
